فن کویل زمینی

فن کویل زمینی ، خانگی و صنعتی دستگاهی است که برای انتقال حرارت به محیط ، در ساختمان های مسکونی و اداری و تجاری، برای تولید همزمان گرما و سرما کاربرد دارد. منبع تغذیه این دستگاه برای سرمایش چیلر و برای گرمایش موتورخانه و یا پکیج است. در بخشهای مهمی مانند ساختمان های بزرگ ، همواره نصب فن کوئل به دلیل مزایای فروان و خاص، در اولویت است. اولین مزیت فنکویل نسبت به کولرهای گازی حفظ زیبایی نمای ساختمان است. نصب کولرهای گازی باعث بدریختی نمای ساختمان می شود. چرا که باید کندانسور کولرهای گازی در بیرون از ساختمان نصب شوند. استفاده از کولر های آبی نیز به دلیل کانال کشی های زیادی که دارد باعث کاستن از بنا و محیط ساختمان می شوند. و سازنده ها هیچ تمایلی به استفاده از کولر آبی در ساختمان های بزرگ ندارند. و معمولا اقدام به ایجاد زیرساخت برای سیستم چیلر و نصب فن کوئل می کنند.

قیمت فن کویل

قیمت فن کویل به عوامل بسیار بستگی دارد. از جمله این عوامل، برند و مدل دستگاه، ظرفیت آن و محل و نحوه نصب می باشد. برای استعلام قیمت فنکوئل می توانید با کارشناسان ما در شاهین استور تماس بگیرید. گروه شاهین با در اختیار داشتن تجربه پروژه های بزرگ و نیروی ماهر و متخصص ، محصولات و خدمات این حوزه را با مناسب ترین قیمت و ضمانت، خدمت شما ارائه می کند.

انواع فن کوئل

فن کویل ها به طور کلی بر دو اساس محل قرارگیری ، شرایط نصب و تعداد مسیر سیال یا تعداد لوله ها ( دو لوله ای یا چهار لوله ای ) تقسیم بندی میشوند. اما اصلی ترین نوع طبقه بندی، موقعیت نصب فن کوئل است. که بر همین اساس در انواع زمینی، سقفی، سقفی زمینی، دیواری، کاستی وجود دارند. در ادامه شرح مختصری برای محبوب ترین مدل ها خواهیم داشت.

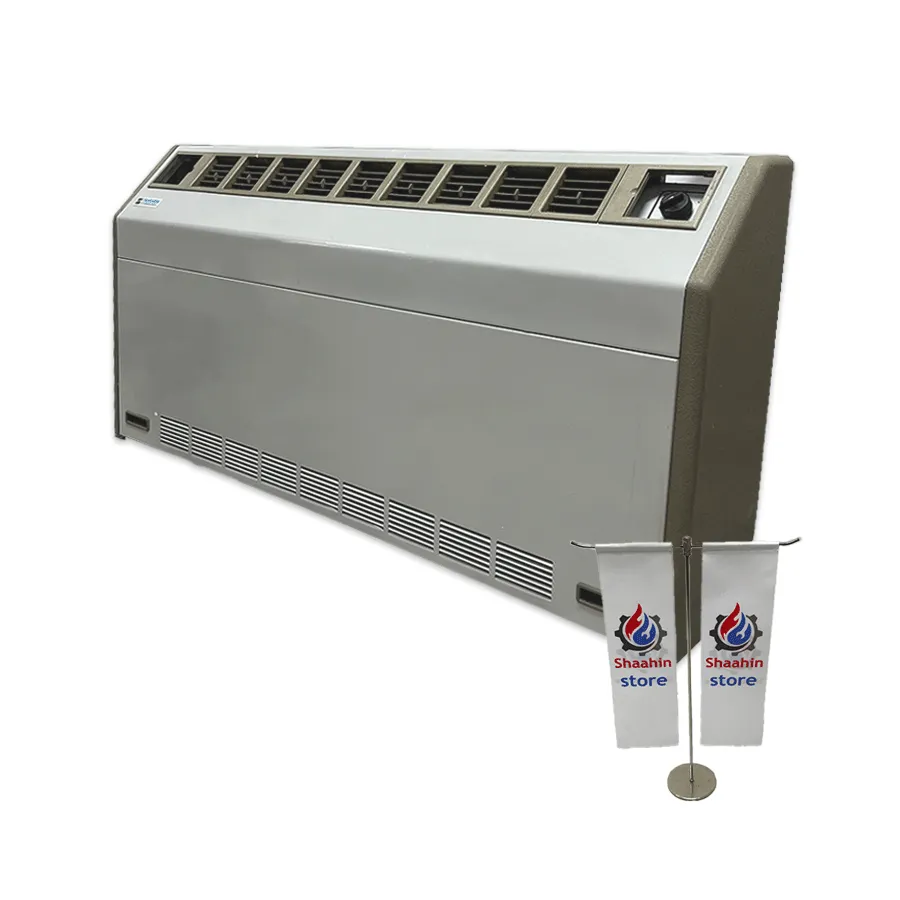

فن کویل زمینی

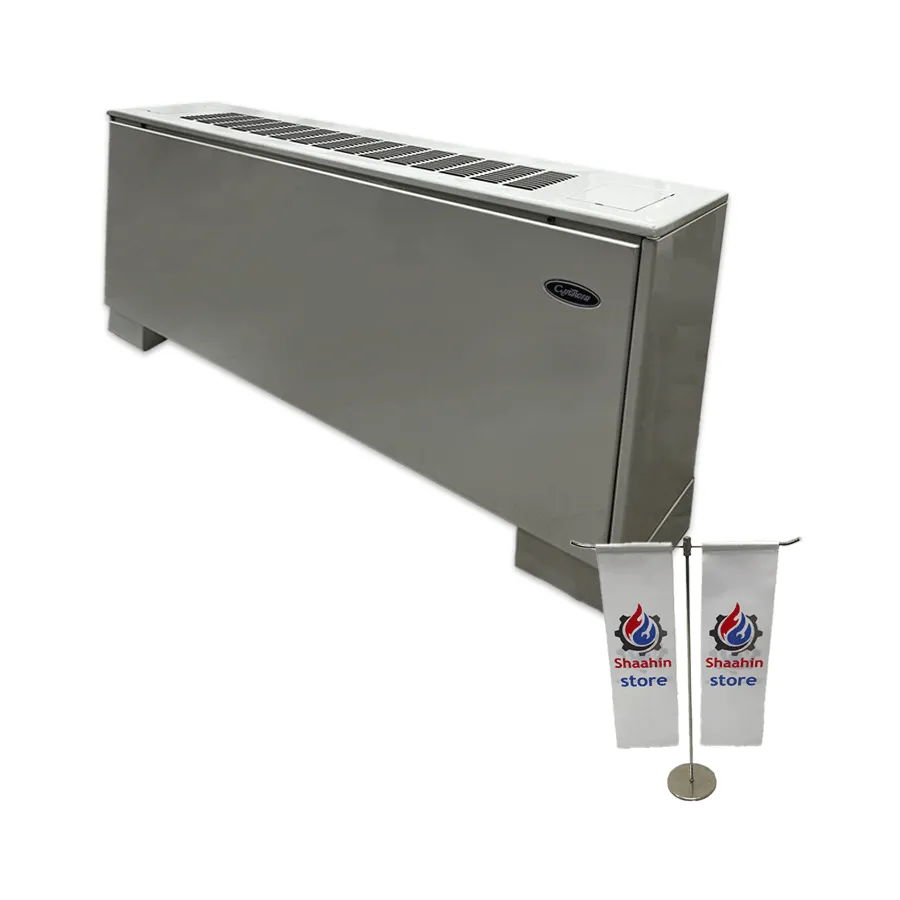

فنکویل زمینی متداول ترین نوع این سیستم تهویه است. پرتاپ باد این مدل به صورت عمودی می باشد و در انواع بالازن، روبرو زن و شیبدار تولید می شود. این دستگاه به صورت روکار و توکار نصب می شوند. اغلب مجهز به ریموت و ترموستات هستند. البته در صورتی که ترموستات روی دستگاه نباشد، می توان جداگانه روی ان نصب نمود. هزینه نصب کم، تعمیر و نگهداری آسان و قدرت بالا ، از مزایای این مدل است. از بهترین برند های این نوع فنکوئل ساراول، ساران و سرما آفرین هستند که درادامه توضیح مختصری از هر یک ارائه می کنیم.

فن کویل خانگی

فن کویل خانگی شامل انواع مختلف این سیستم تهویه با ظرفیت های متناسب متراژ هر اتاق است. برای منازل با توجه به فضای در دسترس و ظرفیت مورد نیاز، می توانیم از انواع زمینی ، دیواری و سقفی نصب کنیم. به غیر از متراژ باید به مسئله زیبایی دستگاه نیز توجه کنیم چرا که این سیستم قرار است بخشی از خانه شود و قطعا تاثیر زیادی در دکور داخلی دارد. همچنین نصب دستگاههای با موتور قوی به دلیل کم صدایی، به حفظ آرامش محیط کمک بسیاری می کند.

فن کویل سقفی

فن کویلهای سقفی در انواع کانالی ، توکار و روکار موجود است. نوع توکار و کانالی داخل سقف کاذب نصب می شوند و مدل روکار روی سقف یا روی زمن امکان نصب دارند. این فنکوئلهای سقفی عموما دارای ترموستات و ظرفیت متفاوت با تنوع بالا هستند. در این دستگاهها امکان دمیدن هوا از پشت آن و زیر دستگاه و کانال کشی در مسر های مختلف وجود دارد. تعداد فن و موتور در این دستگاهها بستگی به ظرفیت دارد و متنوع است.

فن کویل دیواری

فنکوئل های دیواری، شباهت بسیارزیاد به داکت اسپلت ها دارند. این محصول در میان سایر سیستم های گرمایشی و سرمایشی، تازه وارد است اما به دلیل نصب آسان، قدرت بالا و امکانات متنوع اش ، از محبوبیت بالایی برخوردار است. این سیستم روکار است و نصب و نگهداری آسانی دارد. دارای ریموت کنترل، ترموستات، امکان تغییر جهت وزش هوا است. البته از قیمت بسیار بالاتری نیزبرخوردار است.

فن کویل صنعتی

فن کویل صنعتی ، برای کارخانجات و ساختمان های بزرگ کاربری دارد. در این نوع فنکوئل بیشترین تمرکز روی قدرت، دوام و کیفیت دستگاه ها است. از طرفی ظرفیت هوادهی شان نیز باید بسیار بالا باشد. تا بتوانند پاسخگوی تامین حرارت و برودت سالن یا سوله های متعدد و بزرگ، باشند.

فن کویل زمینی ساراول

فنکویل زمینی ساراول یکی از بهترین برندهای موجود در بازار است که از کیفیت بسیار خوبی برخوردار است. این برند الکتروموتورهای خود را در گذشته از برند سیسمه sisme ایتالیا و ژاپن تامین می کرد. اما در حال حاضر به دلیل بالا رفتن کیفیت موتورهای تولید داخل، از شرکت الکتروژن و موتوژن موتور محصولات خود را خریداری می کند. الکتروموتورهای این شرکت از جنس فولاد و در سه دور تند، کند، و متوسط. به صورت دوشافت ودوپروانه یا تک شافت و تک پروانه هستند. پروانه ها از جنس آلمینیومی و بسیار مقاوم تولید می شوند. موتور و پروانه ها و حلزونی این فنکوئل بر روی یک شاسی نصب هستند. که کف این شاسی به عنوان سینی درین استفاده می شود.

برای نصب این فن کویل باید از شلنگ مخصوص استفاده شود . این شلنگ که به نام شلنگ حصیری و یا پکیجی معروف است، در طول های متفاوتی موجود است. قبل از خرید حتما باید فاصله بین شیر فلکه با لاله های فنکوئل توسط متر اندازه گیری کنید. سپس نسبت به خرید شلنگ اقدام نمایید. لازم به ذکر است که هنگام نصب، شلنگ به هیچ عنوان نباید خم بخورد . چرا که مانع از جریان آب داخل فنکوئل می شود. جهت نصب شلنگ ها، اتصالاتی مانند زانو و مغزی و نوار تفلون حتما مورد نیاز است.

این برند محصولات خود را در سایزهای 800cfm ،600cfm ،400cfm ،300cfm ،200cfm تولید می کند. که هر کدام پاسخگوی متراژ مشخصی هستند.

• • 200cfm مناسب برای اتاق های کوچک

• • 300cfm مناسب برای محل هایی تا 30 متر

• • 400cfm مناسب فضاهایی تا 40 متر

• • 600cfm مناسب فضاهایی تا 60 متر

• • 800cfm مناسب مکان ها و سالن های بزرگ

فن کوئل چگونه کار می کند؟

فن کویل ها دارای یک موتور هستند که به کمک پروانه ها هوای محیط را به چرخش در می آورند . همچنین دارای یک کویل مسی با فین های آلمینیومی هستند. موتور دستگاه هوای محیط را می گیرد و از داخل کویل رد می کند و به محیط با دمای متفاوت می دهد .

در فصل تابستان چیلر های ساختمان راه اندازی می شوند . این چیلر آب را سرد می کند و از طریق لوله کشی های ساختمان به فنکوئل ها منتفل می کند . با ورود آب سرد به داخل کویل و کارکرد موتور، باد سرد از فنکویل خارج می شود. و در نتیجه هوای خنک به محیط منتقل می شود . در فصل زمستان اما برای گرمایش محیط، احتیاج است آب داغ به داخل فنکوئل ها هدایت شود تا به کمک فن هوای گرم به محیط انتقال یابد. این آب داغ از طریق موتورخانه و مشعل و دیگ و سپس با کمک پمپ در گردش، وارد سیستم لوله کشی ساختمان و سپس وارد فنکوئل می شود.

خرید فن کویل

خرید فن کویل مستلزم برداشت اولین قدم یعنی برآورد مساحت و امکانات زیرساختی در ساختمان مورد نظر است. به این ترتیب میزان ظرفیت و مدل نصب دستگاه ، اینکه روی زمین یا دیوار و سقف قرار بگیرد، مشخص می شود. در ادامه باید جنبه زیبایی ، قدرت موتور و بدنه دستگاه را باید در نظر بگیریم. از آنجایی که فنکوئل قرار است یک بخش دائمی از محیط ما باشد، زیبایی و نمای آن بسیار مهم است. قدرت و تعداد دور موتور دستگاه، نیز هرچه بیشتر باشد ، هنگام کار، صدای کمتری از دستگاه خواهید شنید. از جزئیاتی که هنگام انتخاب باید به آن توجه کنید ، جهت نصب فن کویل است. برای انتخاب جهت مناسب ، روبروی فن کویل بایستید و جهت لوله های ورودی و خرجی را در نظر بگیرید که سمت چپ است یا راست.

از نکات ظریف دیگری که می توان نام برد، این است که میزان ظرفیت مورد نیاز ساختمان، در دور پایین دستگاه تامین شود. در این وضعیت علاوه بر افزایش عمر دستگاه ، صدا نیز به صورت قابل توجهی کاهش می یابد. نکته مهمی که باید بدانیم این است که هنگام انتخاب ظرفیت باید معیار سنجش ما رای ظرفیت، اندازه گرمادهی و سرمادهی باشد، نه ظرفیت هوادهی. در جدول زیر می توانید به صورت تقریبی با تناسب زیربنا و ظرفیت هوادهی آشنا شوید.

اجزا و قطعات فن کویل

فن کویلها در عین کارایی بسیار بالا ،سیستم های سرمایشی و گرمایشی ساده ای هستند و اجزای مشخصی دارند. در ادامه شرح مختصری از بخشهای مختلف این دستگاه ها ارائه م کنیم:

• • کویل

کویل ها اساسی ترین بخش دستگاه و مسیر عبور سیال هستند. و کار تبادل حرارت را انجام میدهند. این بخش از چندین ردیف لوله تشکیل می شود. در مدل دو لوله ای ، یک لوله آب گرم یا سرد دستگاه را تامین میکند و دیگری سیال را به موتورخانه بازمی گرداند. در نوع چهار لوله ای ، به صورت همزمان سیال گرم و سرد از لوله های مجزا منتقل می شود.
جنس این لوله ها مسی است و فین های آلمینیومی دارند. روی کویلها ورقهای نازک آلمینیومی نصب است که سبب انتقال دما با قدرت بسیار بالاتری می شوند. در صورتی که این ورق ها به هر دلیل خم شوند، در تولید جریان هوا اختلال به وجود می آید. این بخش به سرویس دوره ای و منظم نیاز دارد.

موتور فن کویل

الکتروموتور فنکوئل ، تکفاز است و عموما دارای سه دور کند، تند و متوسط می باشد. موتور کار انتقال انرژی به بخشها مکانیکی را انجام می دهد و عامل چرخش در پروانه هاست. نوع شافت و بلبرینگ در این بخش بستگی به برند سازنده دارد و در انواع تک شافت، دو شافت ، بلند یا کوتاه و تک پروانه یا دوپروانه وجود دارد. جنس پروانه نیز می تواند آلومینیومی یا پلی آمید باشد. پروانه ها باید مقاوم باشند چرا که در صورت برخورد ضربه دچار آسیب می شوند و بالانس خود را از دست می دهند. که هکین موضوع منجر به آسیب موتور و ایجاد صدای زیاد در دستگاه می شود. نقش متریال اجزای موتور و قدرت گردش آن در میزان تولید صدا ی دستگاه بسیار مهم است و برندهای معتبر الکتروموتورهای قوی و متریال با کیفیت را در فنکویلهای تولید خود به کار می برند.

• • فیلتر

فیلترها کار تصفیه هوای ورودی به دستگاه را انجام می دهند. با پیشگیری از ورود هر گونه ذرات و گرد و غبار به داخل فنکوئل علاوه برایجاد پاکیزگی در هوا، باعث طول عمر اجزای داخلی دستگاه نیز می شود. فیلترها از جنس فلز و پلاستیک هستند. و در قسمت ورودی دستگاه قرار دارند. این بخش باید هر سه ماه یکبار شستشو و سرویس شود. در غیر اینصورت مسیر ورود هوا بسته می شود و هوادهی دستگاه دچار مشکل می شود.

فن

فن موجود در فنکوئل، از نوع سانتریفیوژ بامتریال فلز یا پلاستیک است. و سبب گردش هوا در دستگاه می شود. با توجه به ظرفیت دستگاه تعداد متفاوتی فن در آن به کار می رود. بهترین جنس فن، نوع فلزی است که مقاوت بیشتری در بربر حرارت و خمیدگی و آسیب دارد.

• • سینی درین

در فرایند گرمایش و سرمایش فنکوئلها، مقداری قطرات آب به وجود می آید و روی لوله ها می نشیند. وظیفه سینی درین جمع آوری این آب تقطیر شده از کویل و انتقال آن به فاضلالب شهری است. برای این کار سوراخی در کناره سینی وجود دارد و به وسیله شلنگ و لوله به فاضلاب متصل است.

شرایط نگهداری

نگهداری فن کوئل ها ، به صورت دوره ای انجام می شود. بهترین حالت سرویس سالیانه دستگاه می باشد. اگر به صورت منظم تعویض فیلترها، هواگیری و رسوب و غبار زدایی فنکوئل انجام شود، خرابی به وجود نمی آید و با کمترین هزینه نگداری می توانید از این سیستم تهویه بهره ببرید. در صورت بروز خرابی در فنکوئل باید از تکنسین های مجرب کمک بگیرید.
